단로기와 차단기의 역할 - 발송배전기술사

문제



선로의 접속이나 분리를 위한 차단기 및 단로기를 설치하고 있다.

이들의 역할을 설명하고 조작시 유의사항에 대해 설명하시오







해설



* 전로를 개폐하는 장치에는 단로기(DS: Disconnect Switch), 부하개폐 기(LBS: Load Breaker Switch) 및 차단기(Circuit Breaker)의 3 가지가 있다



- 단로기는 원칙적으로 무부하 상태에서만 개폐할 수 있다.



- 부하개폐기는 정격전류 이하의 전류가 흐를 때 개폐할 수 있다.



- 차단기는 정격전류 이상의 고장전류도 차단할 수 있다.



* 단로기의 역할



- 원칙적으로 무부하상태의 전로를 개폐하는 역할을 하지만 변압기의 여 자전류 정도의 소전류는 개폐할 수 있다



- 단로기는 변압기, 차단기, 피뢰기 등의 고전압 기기의 1 차측에 설치해서 기기를 점검 수리할 때 전원으로부터 기기를 분리하기 위해 사용한다.



- 부하개폐기나 차단기는 전류 개폐기능을 가지고 있지만 단로기는 전류 개폐기능은 없고, 전압개폐기능만 가지고 있다.



* 차단기의 역할



- 정상상태에서의 전로뿐만 아니라 사고시 고장전류를 신속히 차단해서 고장의 확산을 방지함과 동시에 기기를 보호한다.



- 정상상태의 전류를 투입, 통전, 차단하며, 단락이나 지락과 같은 이상상 태에서도 차단－일정시간 통전－차단이 가능하다.



* 조작시 유의사항

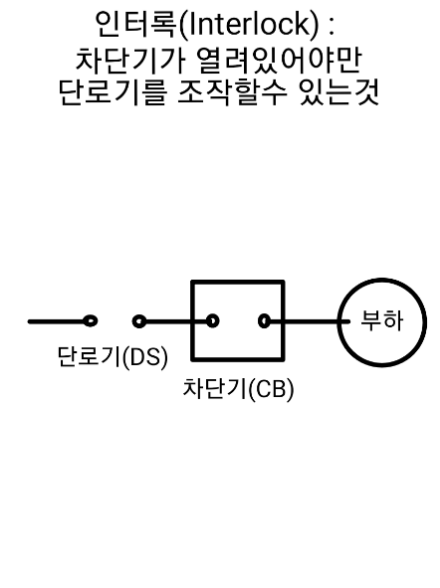

- 단로기와 차단기가 그림과 같이 설치된 경우 정상운전상태에서 회로를 차단할 때는 CB 를 먼저 차단하고 DS 를 개방해야 한다



- 정전된 상태에서 원상회복을 할 때는 DS 를 먼저 투입한 후에 CB 를 투입 해야 한다.
